• <ruby id="1yi27"><i id="1yi27"></i></ruby>
    <legend id="1yi27"><i id="1yi27"></i></legend>
    1. <span id="1yi27"><sup id="1yi27"></sup></span>

        <acronym id="1yi27"></acronym>
        <acronym id="1yi27"></acronym>

        廣東省金銀珠寶檢測中心歡迎您!

        · 關于我們· 聯系我們

        學術研討

        學術研討

        最新資訊

        珠寶常識

        當前位置:首頁 > 學術研討 > 專業性文章

        專業性文章

        一款直播熱銷金飾品的初步分析試驗

        來源:廣東省金銀珠寶檢測中心     時間:2020-12-01

        眾所周知,2020年珠寶首飾直播銷售火爆,隨之而來也產生了很多消費投訴。特別近期網絡平臺頻頻曝光,消費者投訴幾款黃金類產品,引起社會關注。本文在送檢樣品中選取了一熱銷足金吊墜,對其材質進行分析,并進行了破壞性測試,對破壞前后的測試數據進行了比較,以驗證其材質是否存在作偽的現象。

        一、樣品概況

        本次試驗選取了兩件“路路通”足金吊墜,相似款產品在直播平臺售價約199元。

        二、試驗方案

        1. 試驗目的

        測試樣品的含金量,并驗證其是否附著于有機質基底上,如塑料、特種紙質等。

        2. 試驗思路

        在無損狀態下測試樣品質量、金含量、密度等參數,然后將樣品熔融,再次測試相同參數,通過對比熔融前后的數據變化,判斷樣品是否附著在有機材質基底上。

        三、測試數據

        1. 樣品形態

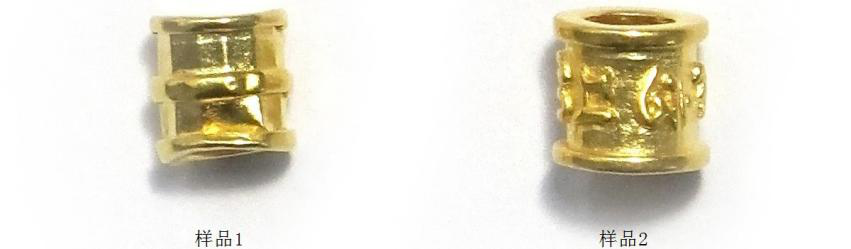

        1  原始形態

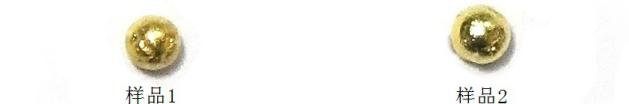

        2  熔融后呈珠粒狀

        (注:以高溫火槍熔融,火焰溫度理論可達1300)

        2. 質量



        熔前質量

        熔后質量

        樣品1

        0.0702g

        0.0701g

        樣品2

        0.0894g

        0.0892g



        3. 密度

        由于樣品質量小,表面積大,且表面不光滑,導致樣品表面張力大,難以排除氣泡,密度測試數據不準確。但樣品熔融前后數據的變化可以做出合理解釋。

        直接將樣品放入水中,由于較多的氣泡和較大的表面張力,樣品浮于水面,明顯與“金”的密度不符。經過一定的除氣操作,樣品沉入水底。由于氣泡多,數據測試不準。僅以樣品2的密度測試數據為例進行說明。



        除氣前

        除氣后

        熔融后

        密度數據異常原因分析

        樣品2

        0.77g/cm3

        7.22g/cm3

        19.39g/cm3

        1. 樣品質量小,各種因素導致天平靜水稱量值波動,波動值對計算結果影響大,誤差較大。

        2. 表面積大,表面張力大。

        3. 樣品表面粗糙,氣泡多,難以排除。

        4. 電鑄工藝,金原子堆積孔隙大,比傳統金制品密度低。



        4. 金含量       X射線熒光光譜法測試結果如下



        重復測試結果(‰)

        樣品1

        熔前

        999

        999

        999

        999

        熔后

        999

        999

        999

        999

        樣品2

        熔前

        999

        999

        999

        999

        熔后

        999

        999

        999

        999

              綜合熔融前后質量損耗,樣品1的金含量為:0.0701÷0.0702×999‰≈997.6‰,樣品2的金含量為:0.0892÷0.0894×999‰≈996.8‰。

        四、討論

        1. 通過試驗發現,該足金吊墜熔融前后的質量、金含量變化甚微,說明該樣品由足金制成,未附著在有機物材質(如塑料、特種紙質等)基底上。

        2. 該類產品采用電鑄工藝制成,具有質量小、體積大、厚度薄的特點,可能出現浮于水面的現象,容易引起誤解。

        3. 由于該類吊墜厚度很薄,容易變形、破裂,需要考慮其是否能滿足正常的使用功能。







        廣東省金銀珠寶檢測中心(GDTC)培訓部一直專注于珠寶知識的普及和職業技能教育工作,已經有近十幾年的培訓經驗,在業內有著良好的口碑,近期課程火熱報名中!專業課程有彩色寶石鑒定班、翡翠鑒定與商貿班、鉆石4C分級商貿班,還有眾多興趣班等著你哦。

        熱愛珠寶,想學習珠寶請您撥打020-87303023,楊老師13632360960;王老師18502074458;齊老師15017554342





        培訓報名上課地址:廣州市越秀區農林下路81中鐵大廈2樓 廣東省金銀珠寶檢測中心培訓部

        99a16精品久久人人,国内精品视频一区二区,97超碰人人人人人人少妇,欧美最猛黑A片黑人猛交
