<span id="qnior"><output id="qnior"></output></span>
  • <optgroup id="qnior"></optgroup>

  • <dd id="qnior"></dd>

    廣東省金銀珠寶檢測中心歡迎您!

    · 關于我們· 聯系我們

    新聞專欄

    新聞專欄

    最新資訊

    珠寶常識

    當前位置:首頁 > 新聞中心 > 黃金貴金屬行情

    黃金貴金屬行情

    一款直播熱銷金飾品的初步分析試驗

    來源:廣東省金銀珠寶檢測中心     時間:2020-12-01

     眾所周知,2020年珠寶首飾直播銷售火爆,隨之而來也產生了很多消費投訴。特別近期網絡平臺頻頻曝光,消費者投訴幾款黃金類產品,引起社會關注。本文在送檢樣品中選取了一熱銷足金吊墜,對其材質進行分析,并進行了破壞性測試,對破壞前后的測試數據進行了比較,以驗證其材質是否存在作偽的現象。

    一、樣品概況

    本次試驗選取了兩件“路路通”足金吊墜,相似款產品在直播平臺售價約199元。

    二、試驗方案

    1. 試驗目的

    測試樣品的含金量,并驗證其是否附著于有機質基底上,如塑料、特種紙質等。

    2. 試驗思路

    在無損狀態下測試樣品質量、金含量、密度等參數,然后將樣品熔融,再次測試相同參數,通過對比熔融前后的數據變化,判斷樣品是否附著在有機材質基底上。

    三、測試數據

    1. 樣品形態





    1  原始形態





    2  熔融后呈珠粒狀

    (注:以高溫火槍熔融,火焰溫度理論可達1300)

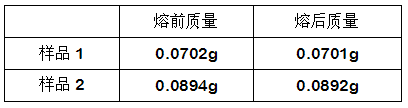

    2. 質量



    3. 密度

    由于樣品質量小,表面積大,且表面不光滑,導致樣品表面張力大,難以排除氣泡,密度測試數據不準確。但樣品熔融前后數據的變化可以做出合理解釋。

    直接將樣品放入水中,由于較多的氣泡和較大的表面張力,樣品浮于水面,明顯與“金”的密度不符。經過一定的除氣操作,樣品沉入水底。由于氣泡多,數據測試不準。僅以樣品2的密度測試數據為例進行說明。

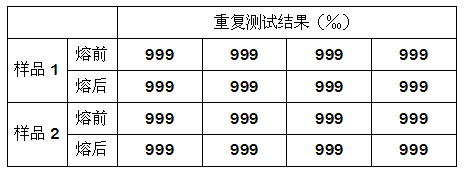

    4. 金含量       X射線熒光光譜法測試結果如下

          綜合熔融前后質量損耗:

             樣品1的金含量為:0.0701÷0.0702×999‰≈997.6

             樣品2的金含量為:0.0892÷0.0894×999‰≈996.8‰。

    四、討論

    1. 通過試驗發現,該足金吊墜熔融前后的質量、金含量變化甚微,說明該樣品由足金制成,未附著在有機物材質(如塑料、特種紙質等)基底上。

    2. 該類產品采用電鑄工藝制成,具有質量小、體積大、厚度薄的特點,可能出現浮于水面的現象,容易引起誤解。

    3. 由于該類吊墜厚度很薄,容易變形、破裂,需要考慮其是否能滿足正常的使用功能。



    廣東省金銀珠寶檢測中心(GDTC)培訓部一直專注于珠寶知識的普及和職業技能教育工作,已經有近十幾年的培訓經驗,在業內有著良好的口碑,近期課程火熱報名中!專業課程有彩色寶石鑒定班、翡翠鑒定與商貿班、鉆石4C分級商貿班,還有眾多興趣班等著你哦。

    熱愛珠寶,想學習珠寶請您撥打020-87303023,楊老師13632360960;王老師18502074458;齊老師15017554342



    培訓報名上課地址:廣州市越秀區農林下路81中鐵大廈2樓 廣東省金銀珠寶檢測中心培訓部

    共有條評論

    網友評論

    昵稱:     驗證碼:

    最新評論進入討論區>>

    看电影来5566 永久地址,99久久er热在这里只有精品99,亚洲精品5555在线,国产精品videos麻豆
